imx METIS Hardware
imx METIS basiert auf einem modularen und erweiterbaren Hardwarekonzept. Dabei übernehmen zwei funktionale Module alle wichtigen Aufgaben.
Die Head Unit dient der Messdatenerfassung und Prüfablaufsteuerung. Die Control Unit enthält unter anderem notwendige Regler und Motorcontroller. Ergänzt wird das System mit einer Sicherheits-SPS. Netzteile und unterbrechungsfreie Spannungsversorgungen für den PC und die Kommunikation vervollständigen die wichtigsten Hardware-Komponenten.
Alle Einheiten werden in einem 19“-Schrank zusammengeführt. Somit wird jede imx METIS Lösung als geschlossenes, betriebsbereites System geliefert.
Hardware für imx METIS

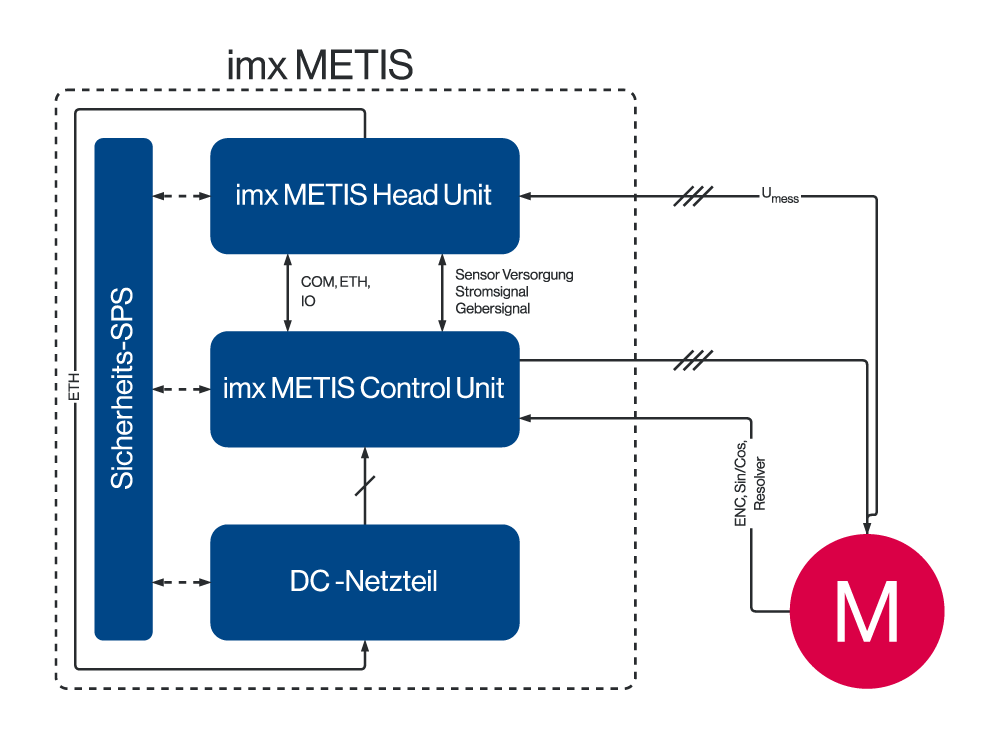

Aufbau mit Control Unit
Der Aufbau eines imx METIS mit einer Head Unit und einer Control Unit ist für DC- und EC-Motoren denkbar einfach. Vorkonfektionierte Leitungen verbinden die Module miteinander und die benötigte Sensorik ist direkt integriert. Der Aufbau wird um ein passendes und ansteuerbares DC- Netzteil ergänzt, das auch durch die Head Unit angesteuert wird.
Der zu prüfende Motor wird an die Control Unit angeschlossen und die Spannungsmessung so nah wie möglich an den Prüfling herangeführt, um Messabweichungen zu minimieren.

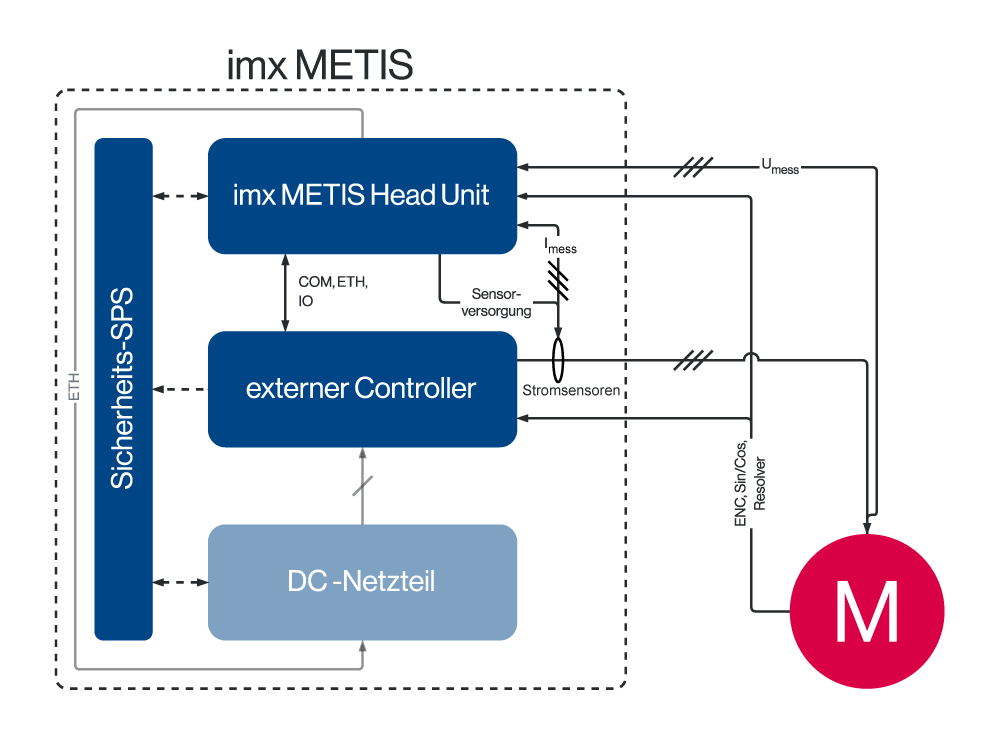

Aufbau mit externem Umrichter
Bei der Prüfung von Asynchronmotoren oder Synchronmotoren mit besonders hoher Leistung kommen entsprechende Umrichter zum Einsatz. In diesem Fall ist die Sensorik in den Aufbau integriert und direkt mit der Head Unit verbunden.
Sollte die Umrichtertechnik eine DC-Zwischenkreisspannung benötigen, werden entweder integrierte Netzteile oder externe Netzteile genutzt.

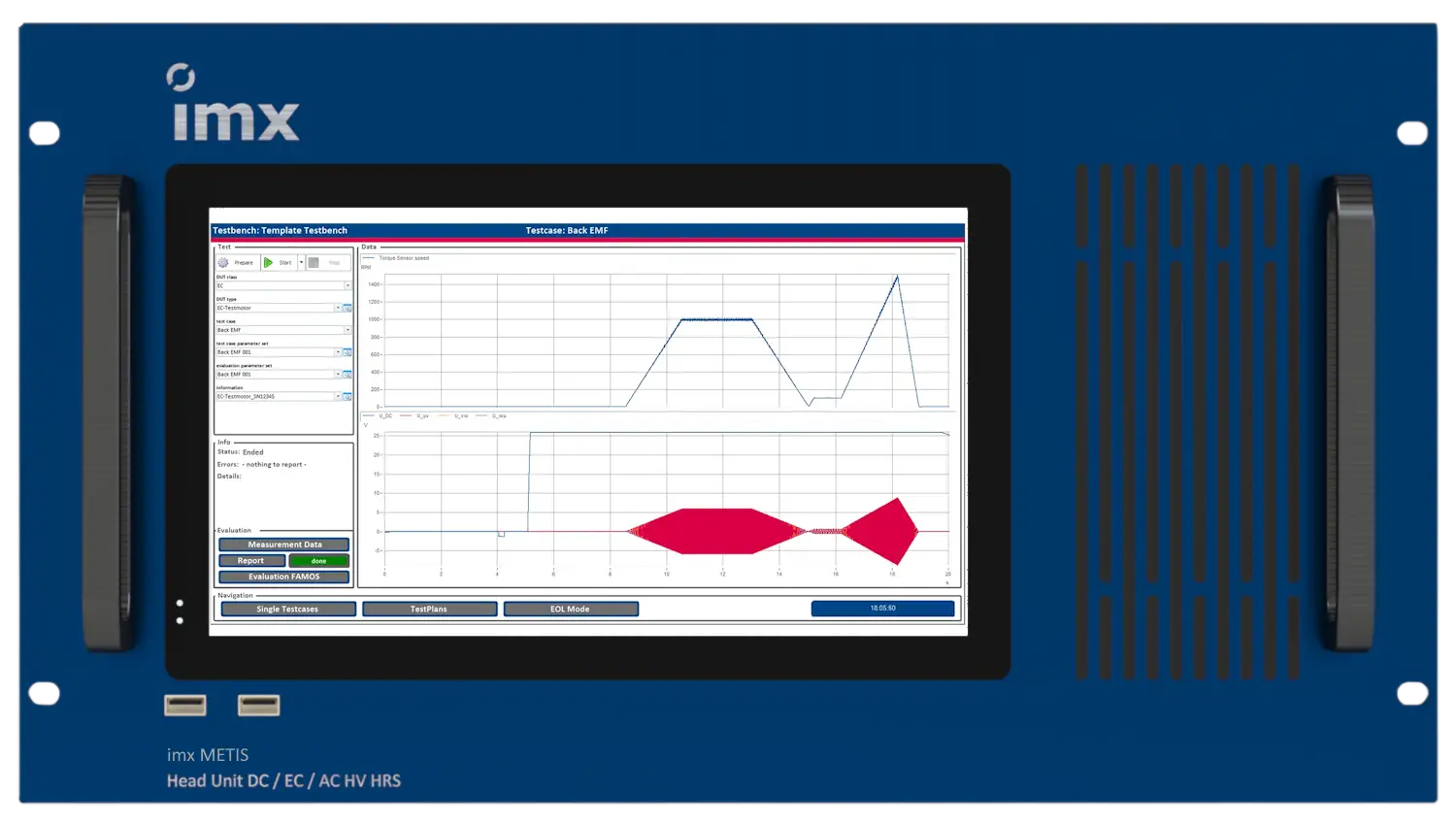

imx METIS Head Unit
Die Basis moderner Testarchitektur
- Vordefinierte Spannungs- und Strombereiche
- Angepasste Messtechnik für unterschiedlichste Feedbacksensorik
- Standardisierte Schnittstelle zur Control Unit
- Peripherieschnittstellen für externe Geräte wie Netzteil und Controller
- Dedizierte LAN-Anschlüsse für die Einbindung in Kundennetzwerke
- Modular und erweiterbar

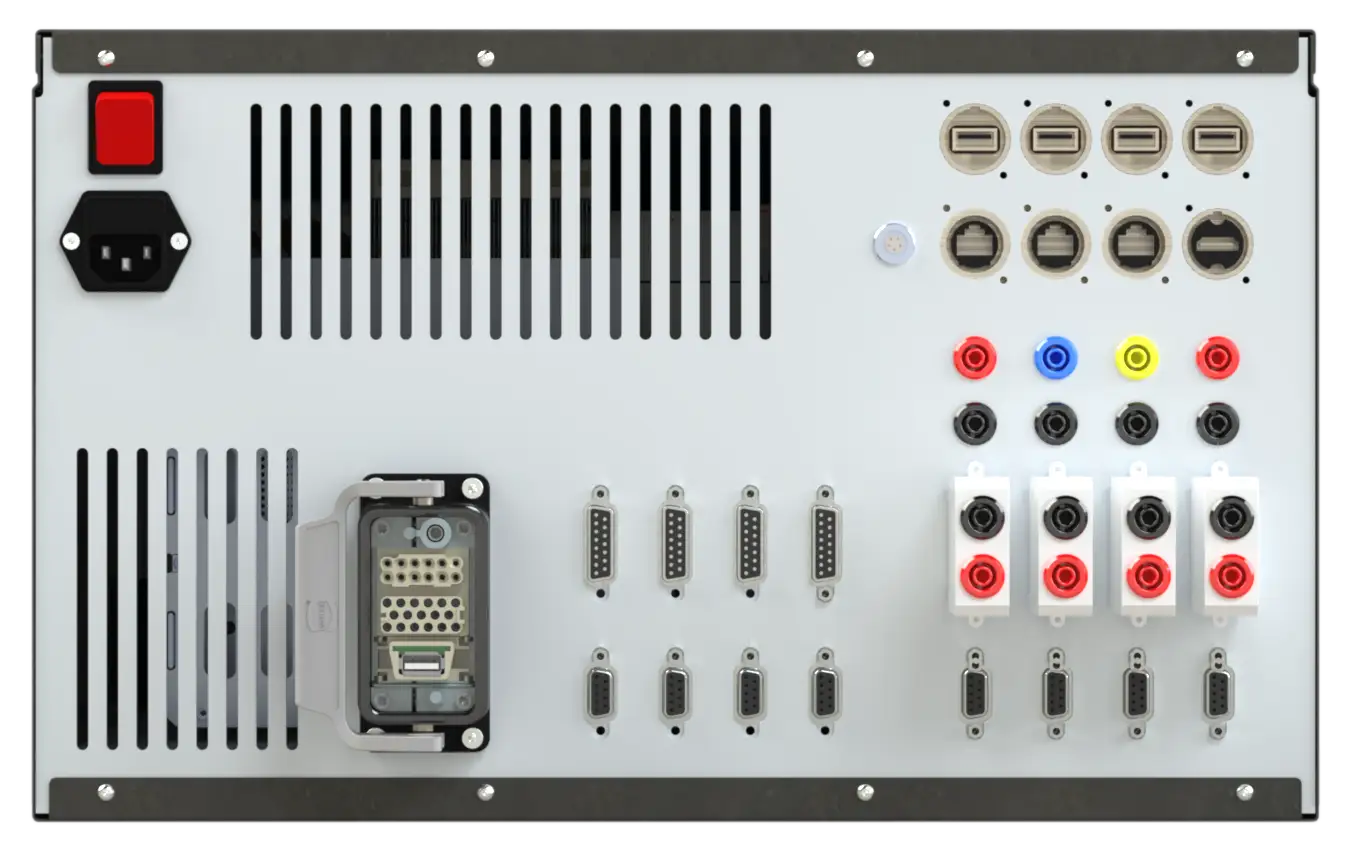

- Steckverbindung zur imx METIS Control Unit
- Steckverbindung zu externen Umrichtern
- COM- und Ethernet-Schnittstellen
- Anschlüsse für Messeingänge
- Spannungsversorgung für den Anschluss weiterer Messmodule
- proprietäres EtherCAT
imx METIS Head Unit Varianten
imx METIS Control Unit
Dynamische Präzision am Motor
- Einfaches und übersichtliches Anschlusspanel
- Vorkonfektionierte Leitungen und Sensoren
- Standardisierte Schnittstelle zur Head Unit
- Kalibrierbuchsen für eine lückenlose Rückführbarkeit
- Integrierte Stromsensoren
- Varianten für verschiedene Spannungs- und Stromklassen

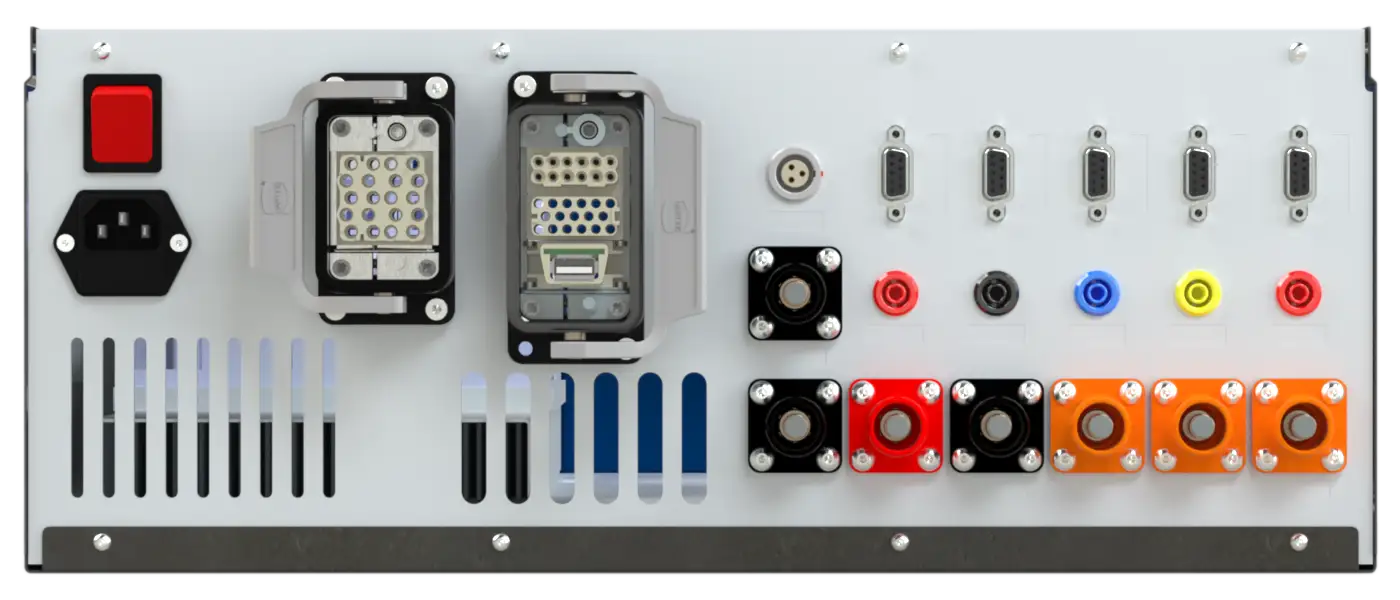

- Leistungsanschlüsse für Motorversorgung
- Anschlüsse für Feedback-Signal
- DC-Versorgung
- Direkte Verbindung zur imx METIS Head Unit (schleift Feedback-Signal durch und übernimmt Ansteuerung und Kommunikation zwischen beiden Komponenten)
