METIS
Der schnellste Weg zu 100% geprüften Elektromotoren
Ob Gleichstrom-, Synchron- oder Asynchronmotoren – imx METIS prüft jeden Motor mit derselben Präzision. Weniger Rüstzeit, kürzere Taktzeiten, mehr Durchsatz und eine lückenlose Rückverfolgbarkeit jeder Prüfung. Entwickelt für die Anforderungen moderner Fertigungslinien.
Die Plattform kombiniert hochgenaue Leistungsmesstechnik mit einer echtzeitfähigen Steuereinheit und der intuitiven Prüfsoftware imx OMEGA. Von der automatischen Grenzwertprüfung bis zur MES-Anbindung – alle Prozessschritte sind nahtlos integriert.
Durch die innovative imx Parameter Identifikation für Elektromotoren kommt imx METIS mit deutlich weniger Komponenten aus als vergleichbare Prüfsysteme. Das senkt Kosten, vereinfacht die Wartung und erhöht die Systemzuverlässigkeit.
imx METIS ist lastfrei und vollständig automatisiert
Bürstenbehaftete Gleichstrommotoren (DC), bürstenlose Gleichstrommotoren (EC) und Asynchronmotoren (AC)– jede Technologie folgt eigenen physikalischen Prinzipien und stellt eigene Anforderungen an Anregung, Messung und Auswertung.
imx METIS PI begegnet dieser Vielfalt nicht mit Kompromissen, sondern mit einem durchgängigen Prüfkonzept: lastfrei, vollständig automatisiert, reproduzierbar und rückverfolgbar.
Modellbasiertes Verfahren
Die imx METIS Parameter Identifikation ist ein modellbasiertes Verfahren, das die Eigenschaften eines Elektromotors auf Basis von Strom- und Spannungsmesswerten identifiziert. Bei EC-Motoren wird zusätzlich der Drehwinkel erfasst.
Die für den Test notwendige Last wird dabei nicht extern aufgebracht, sondern entsteht allein durch das Massenträgheitsmoment des Prüflings im Zusammenspiel mit einem hochdynamischen, motorspezifisch abgestimmten Testverlauf. Dabei kommen weder Drehmomentsensoren, noch Kupplungen, Lastmaschinen oder Bremsen zum Einsatz.
Platzsparend, einfaches Setup, effizient
Das imx METIS PI kommt ohne eine übliche Prüfmechanik aus. Eine mechanische Fixierung und Abdeckung der rotierenden und spannungsführenden Komponenten reichen aus.
Dieses Konzept reduziert den Platzbedarf, vereinfacht den Aufbau und senkt Anschaffungs- sowie Wartungskosten gegenüber konventionellen Prüfsystemen spürbar. Die Prüftiefe bleibt dabei uneingeschränkt erhalten. Zudem ist eine vollständige Rückverfolgbarkeit der Ergebnisse gewährleistet.
Modulare Prüfsoftware imx OMEGA
Der Prüfling wird elektrisch kontaktiert und mechanisch fixiert. Im Anschluss kann die Prüfung direkt starten. Bei EC-Motoren genügt ein einmaliges Anlernen am System, um alle nachfolgenden Prüfungen vollautomatisch durchzuführen. Bei DC- und AC-Motoren ist dies nicht nötig.
Die modulare Prüfsoftware imx OMEGA erkennt den Prüfling automatisch und lädt die passende Konfiguration – ohne Unterbrechung, ohne Bedienereingriff. So lassen sich auch wechselnde Motor- chargen in der Serienproduktion durchgängig und effizient prüfen.
imx METIS
Die Testplattform für Elektromotoren entlang der gesamten Fertigungslinie
Überragende Features
Einsatzgebiete

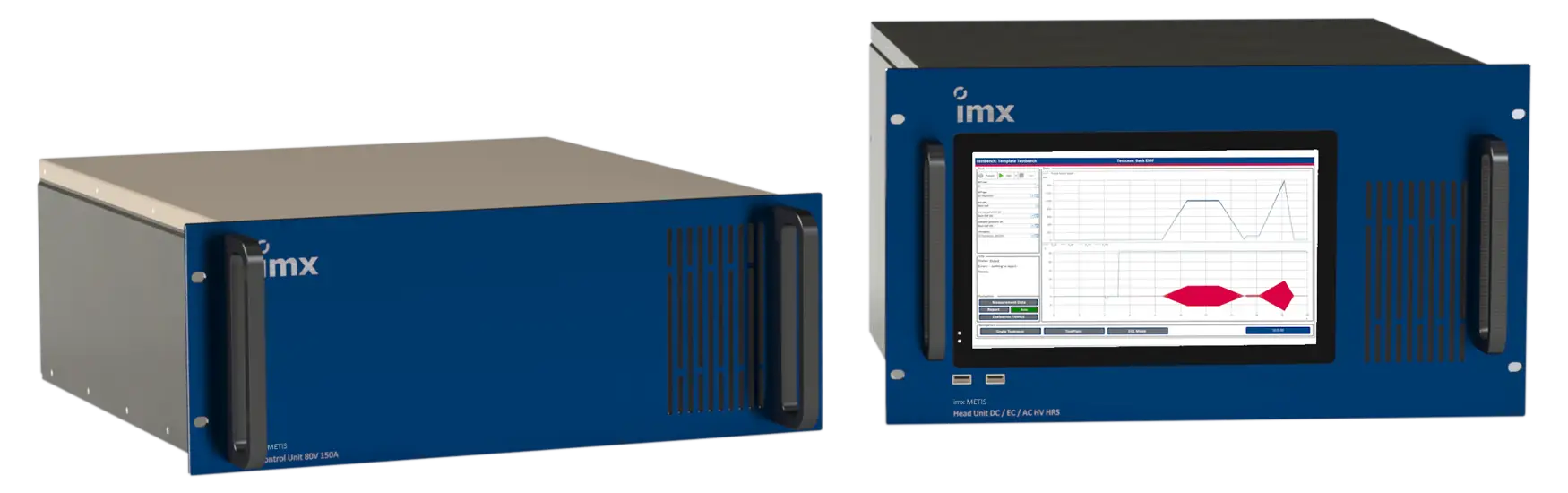

imx METIS Hardware

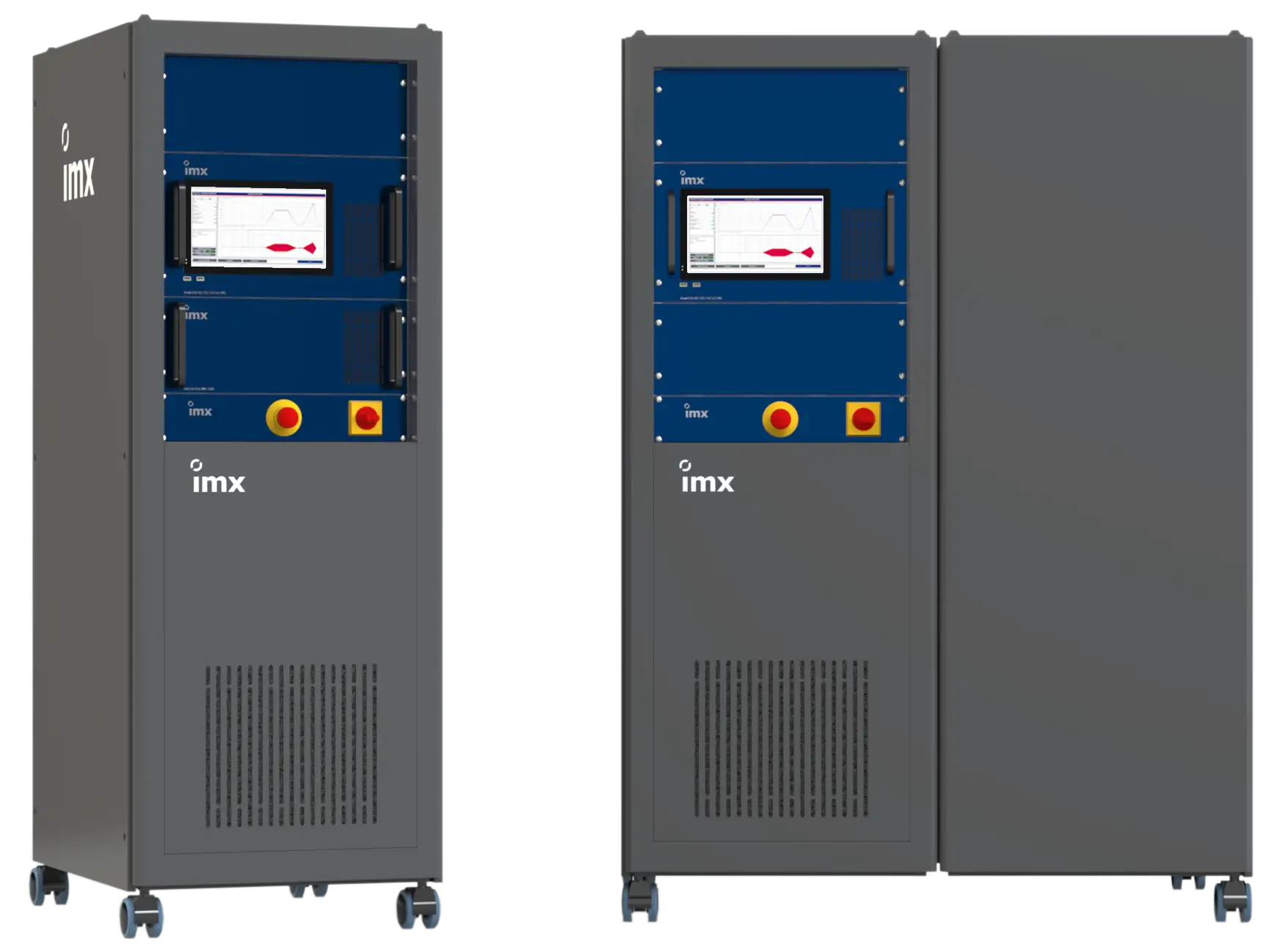

Modulares und erweiterbares Hardwarekonzept
imx METIS PI
Drei Motortypen. Ein Standard.
Null Zeitverschwendung.
Bürstenbehaftete Gleichstrommotoren (DC), bürstenlose Gleichstrommotoren (EC) und Asynchronmotoren (AC) – jede Technologie folgt eigenen physikalischen Prinzipien und stellt eigene Anforderungen an Anregung, Messung und Auswertung.
imx METIS PI begegnet dieser Vielfalt nicht mit Kompromissen, sondern mit einem durchgängigen Prüfkonzept: lastfrei, vollständig automatisiert, reproduzierbar und rückverfolgbar.
Und das Beste zum Schluss: Im Idealfall benötigt imx METIS PI dafür 15 Sekunden. Während Sie diesen kurzen Text hier lesen, wäre der Test eines E-Motors bereits abgeschlossen!
