imx METIS AC PI
imx METIS basiert auf einem modularen und erweiterbaren Hardwarekonzept. Dabei übernehmen zwei funktionale Module alle wichtigen Aufgaben.
Die Head Unit dient der Messdatenerfassung und Prüfablaufsteuerung. Die Control Unit enthält unter anderem notwendige Regler und Motorcontroller. Ergänzt wird das System mit einer Sicherheits-SPS. Netzteile und unterbrechungsfreie Spannungsversorgungen für den PC und die Kommunikation vervollständigen die wichtigsten Hardware-Komponenten.
Alle Einheiten werden in einem 19“-Schrank zusammengeführt. Somit wird jede imx METIS Lösung als geschlossenes, betriebsbereites System geliefert.
Überragende Features
Prüfen von Asynchronmotoren
imx METIS AC PI für Asynchronmotoren
Asynchronmotoren stellen besondere Anforderungen an die Prüftechnik: Vollständige Kennlinien, thermisch stabilisierte Messbedingungen und die Rückverfolgbarkeit auf anerkannte Normen bilden die Voraussetzung für belastbare Aussagen über Qualität und Leistungsfähigkeit.
imx METIS AC PI erfüllt genau diese Anforderungen. Durch gezielte elektrische Anregung und modellbasierte Parameteroptimierung werden die wesentlichen elektromechanischen Größen des Motors ermittelt. Das schnelle Verfahren liefert darüber hinaus Ergebnisse, die mit denen nach DIN EN 60034-28 vergleichbar sind. Aus einer einzigen Messsequenz lassen sich der Wirkungsgrad, die elektrische und mechanische Leistung sowie die Drehzahl-Drehmoment- und Strom-Drehmoment-Kennlinien ermitteln und damit eine hohe Prüftiefe erzielen.
Das Ergebnis ist ein vollständiges, validiertes Motormodell, das sich rückverfolgen und direkt mit klassischen Prüfverfahren vergleichen lässt.

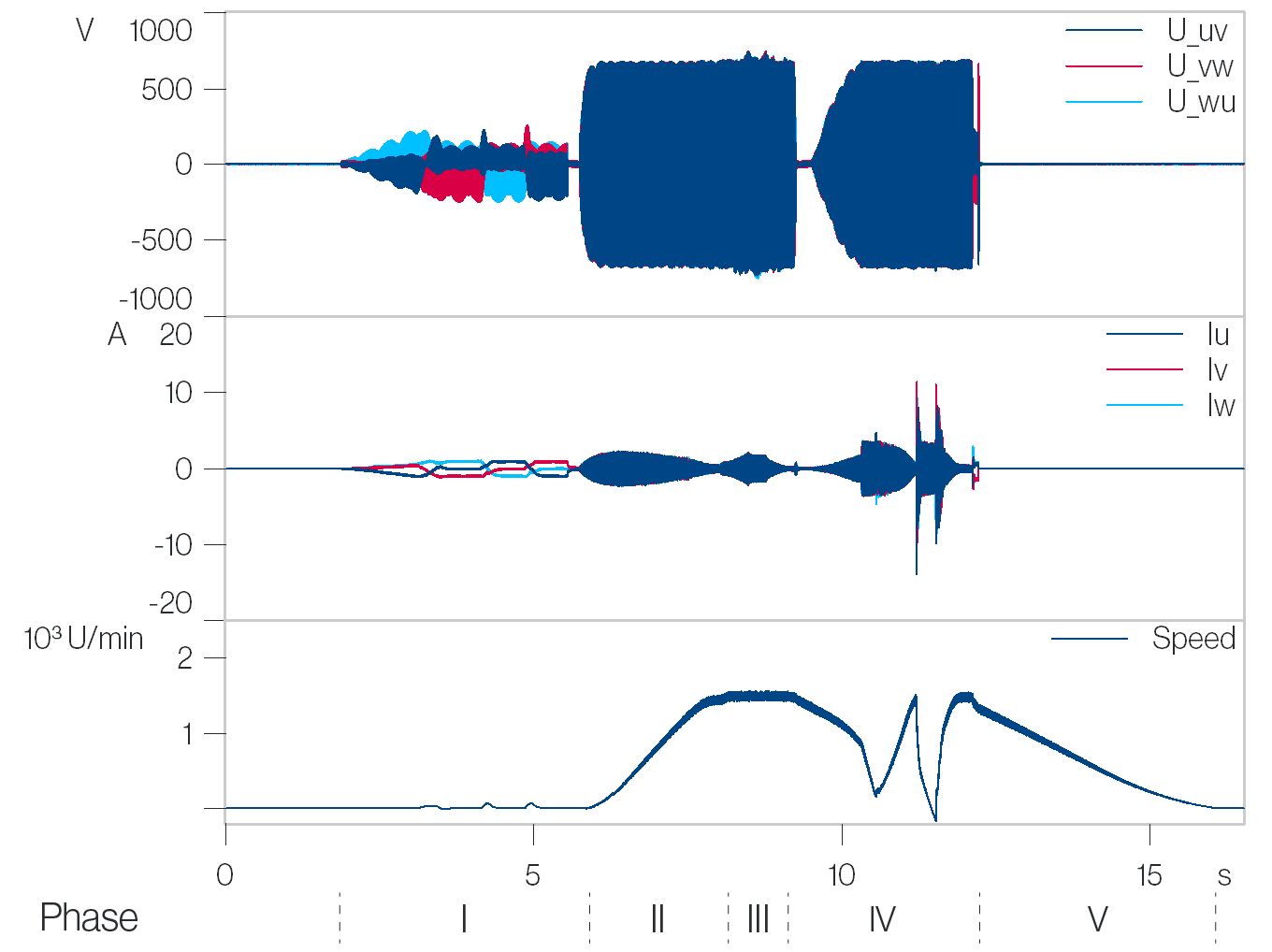

Prüfablauf
-
Phase I
Ermittlung der Leiter-Leiter-Widerstände -
Phase II
Identifikation des Hochlaufverhaltens -
Phase III
Leerlaufmessung -
Phase IV
Durch eine dynamische Anregung erfolgt die Bestimmung von Induktivitäten und Massenträgheit -
Phase V
Auslauf aus der Leerlaufdrehzahl zur Ermittlung der Reibungsparameter
Primäre Prüfergebnisse
- Ständerwiderstand
- Eisenverlustwiderstand
- Hauptinduktivität
- Streuinduktivität
- Läuferwiderstand
- Gleit- und Haftreibung
- Massenträgheit

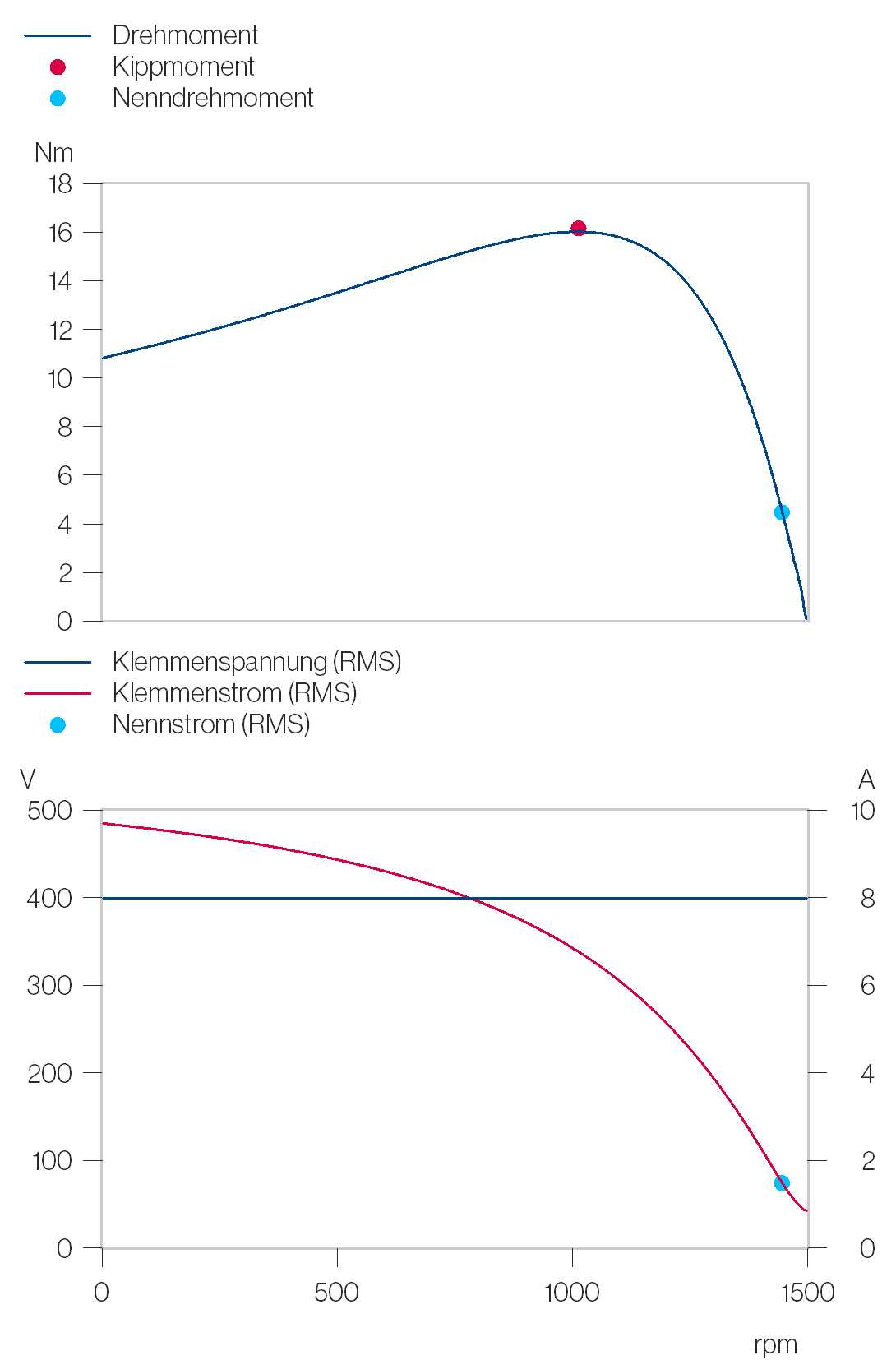

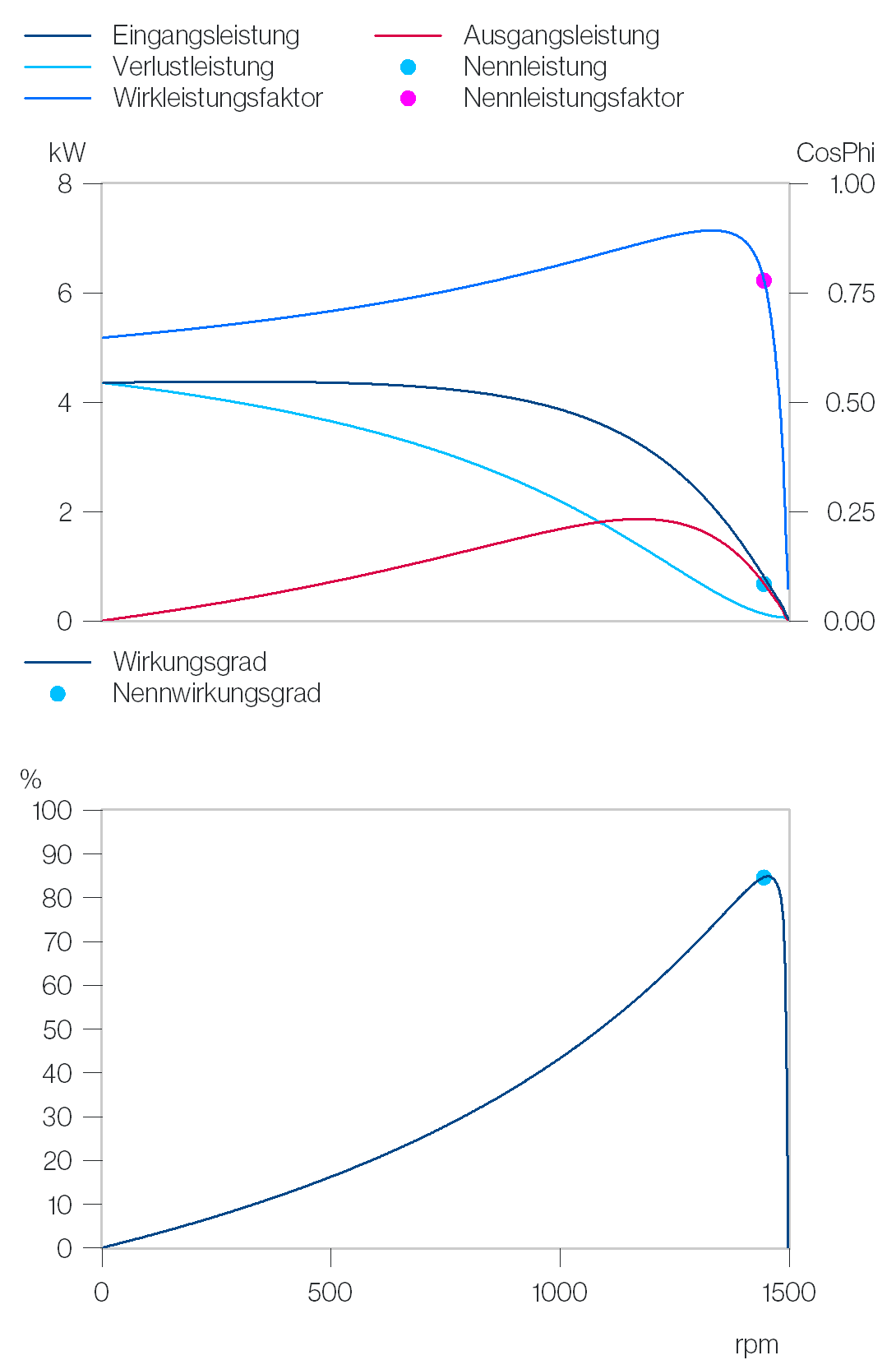

Abgeleitete Kenngrößen
- Nenndrehmoment
- Nennstrom
- Nennwirkungsgrad
- Leistungsfaktor im Nennpunkt > Leerlaufdrehzahl
- Kippmoment
- Kippdrehzahl
- Anlaufdrehmoment
Fehlererkennung
imx METIS AC PI erkennt eine Vielzahl motorspezifischer Fehler – darunter Lagerschäden, Stator- und Rotorwicklungsfehler. Die identifizierten Parameter liefern damit nicht nur ein vollständiges Motorbild, sondern bilden gleichzeitig die Grundlage für eine belastbare Qualitätsaussage.
